Kit d’éclairage intérieur
Référence :

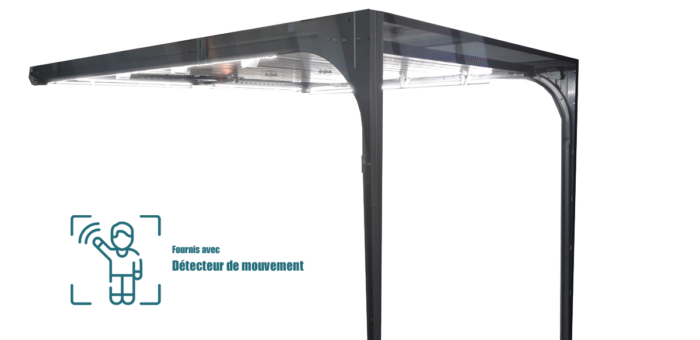

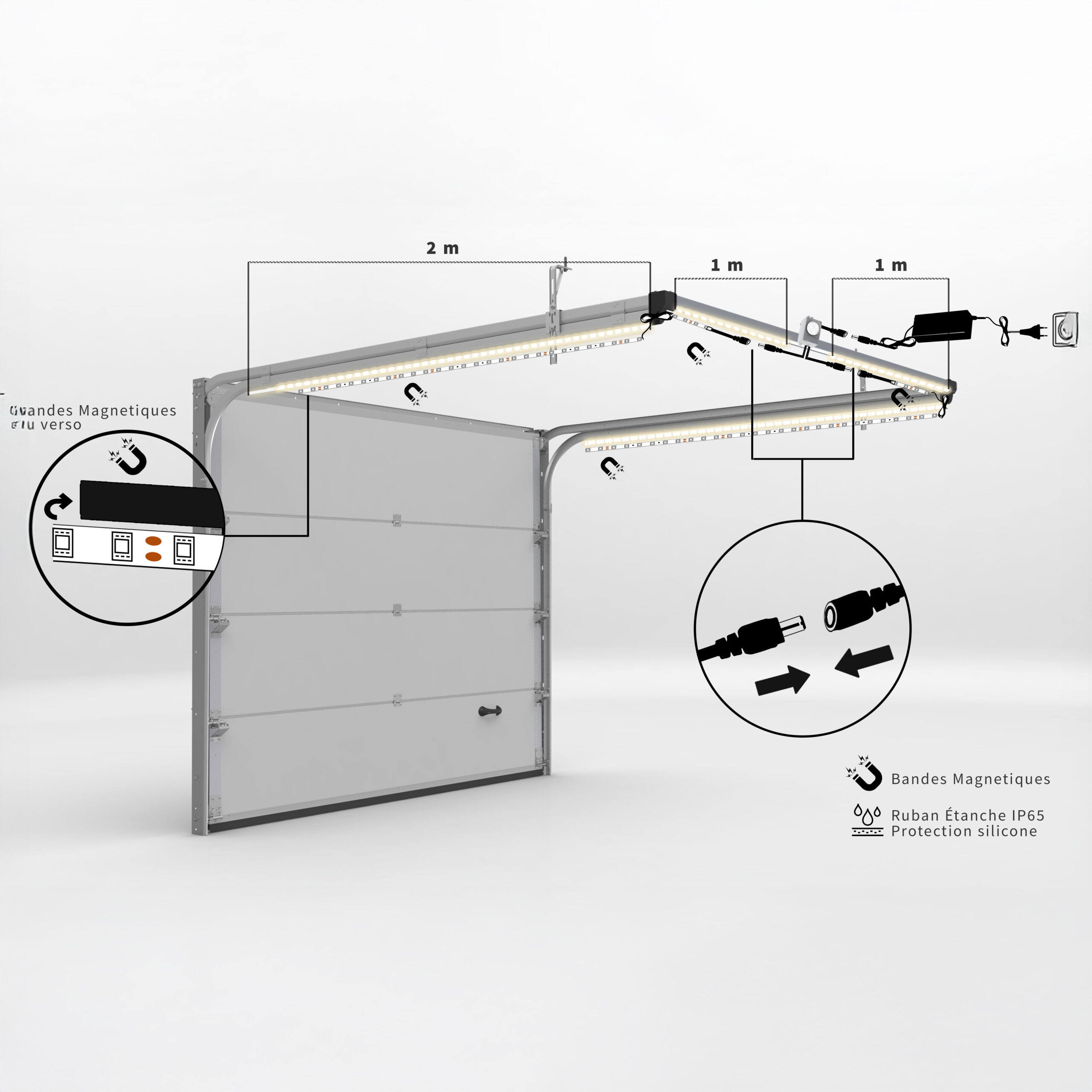

Ce système permet d'éclairer l'intérieur du garage à l'aide de plusieurs rubans de Leds magnétiques posés sur la pige d'écartement arrière et les rails horizontaux.
Contenu du Kit :
- 2 x sections ruban LED de Lg = 2000 mm.
- 2 x sections ruban LED de Lg = 1000 mm.
- 1 x transformateur avec prise secteur.
- 1 x détecteur de mouvement connectable aux rubans LED. Temporisation réglable de 0 à 5 min.
- 1 x multiprise Jack avec connecteurs verrouillables.
Réglage des switchs du capteur de mouvement.
les switch S1 et S2 sont préréglé, Merci de ne pas y toucher.
| S1 | S2 | inconnu |
|---|---|---|
| 0 | 0 | 2 |
| 0 | 1 | 5 |
| 1 | 0 | 8 |
| 1 | 1 | 10 |
| S3 | S4 | S5 | durée d’allumage (en s) |
|---|---|---|---|
| 0 | 0 | 0 | 10 |
| 0 | 0 | 1 | 20 |
| 0 | 1 | 0 | 30 |
| 0 | 1 | 1 | 40 |
| 1 | 0 | 0 | 50 |
| 1 | 0 | 1 | 60 |
| 1 | 1 | 0 | 120 |
| 1 | 1 | 1 | 300 |
| S6 | S7 | S8 | puissance lumineuse |
|---|---|---|---|
| 0 | 0 | 0 | 0 LUX |
| 0 | 0 | 1 | 10 LUX |
| 0 | 1 | 0 | 20 LUX |
| 0 | 1 | 1 | 50 LUX |
| 1 | 0 | 0 | 100 LUX |
| 1 | 0 | 1 | 200 LUX |
| 1 | 1 | 0 | 300 LUX |
| 1 | 1 | 1 | 500 LUX |
